●三相不平衡補償、雙向無功調節、電壓調節
●實時補償，響應時間小于15ms
●電流源型裝置，無諧振，不產生諧波
●無容量衰減
●自身?yè)p耗低，占地面積小
●運行安全穩定，設計使用壽命大于20年
●免維護設計，保護功能齊全，節省人力成本
●模塊化設計，易于安裝調試
●防護等級：IP44
●無線通訊功能：WIFI、GPRS（配選）
|
|
YD SPC-30
|
YD SPC-50
|
YD SPC-100
|
|
系統參數
|
|
額定電壓等級
|
380V/400V
|
|
輸入相電壓范圍
|
-40%~+20%
|
|
電網頻率
|
50Hz/60Hz（范圍：45Hz~63Hz）
|
|
整機效率
|
>97%
|
|
網絡結構
|
三相三線、三相四線
|
|
電路拓?fù)?
|
三電平
|
|
性能指標
|
|
三相平衡補償能力
|
不平衡度<5%
|
|
額定電流（或最大不平衡補償電流）
|
45A
|
75A
|
150A
|
|
無功補償范圍
|
從-1~1可調
|
|
無功補償容量
|
30kvar
|
50kvar
|
100kvar
|
|
無功補償率
|
>99%
|
|
響應時間
|
<15ms
|
|
保護功能
|
過壓保護、欠壓保護、短路保護、逆變橋反向保護、過補償保護、防雷雙重保護等
|
|
配電功能
|
兩路電能分配，帶C級防雷功能
|
|
通訊監控能力
|
|
監控方式
|
標配WIFI模塊（通過手機、IPAD、筆記本電腦等進行訪問，從而實現數據顯示及參數設定）
|
|
顯示內容
|
電壓、電流、頻率、功率因數、運行溫度等實時運行信息
|
|
通訊接口
|
RS485/CAN網口
|
|
通訊協議
|
Modbus協議/電總協議
|
|
機械特性
|
|
尺寸
|
W935×D262×H1081
|
W700×D387.4×H1046
|
W700×D569×H1070
|
|
顏色
|
不銹鋼本色
|
|
重量
|
58kg
|
72kg
|
115kg
|
|
安裝方式
|
戶外落地式/懸掛式(H桿、F桿）
|
|
安裝傾斜角
|
<5度
|
|
環境要求
|
|
運行溫度
|
-10~45℃
|
|
海拔高度
|
<1500m，1500m以上按照GB/T3859.2請降額使用，或者聯系經銷商
|
|
IP等級
|
IP44
|
|
抗震能力
|
8級
|
□選型速查表
|
變壓器容量（kVA）
|
二次側電壓等級（kV）
|
二次側額定電流
|
需補償不平衡電流（1）
|
SPC配置容量
|
|
80
|
0.4
|
115
|
23
|
50
|
|
100
|
0.4
|
144
|
29
|
50
|
|
125
|
0.4
|
180
|
36
|
50
|
|
160
|
0.4
|
230
|
46
|
50
|
|
200
|
0.4
|
288
|
57
|
50
|
|
250
|
0.4
|
360
|
72
|
50
|
|
315
|
0.4
|
454
|
91
|
100
|
|
400
|
0.4
|
577
|
116
|
100
|
|
500
|
0.4
|
721
|
144
|
100
|
|
630
|
0.4
|
909
|
180
|
100
|
注：1、這里假設相過負荷率為20%時，計算出的不平衡電流值；
2、如需精確計算可參照以下公式：Q1=sqrt （ Q
無2+Q
不2），然后根據Q值選取合適的SPC容量既可
□三相不平衡補償原理
YD SPC開啟后，通過外接電流互感器（CT）實時檢測系統電流，并將系統電流信息發送給內部控制器進行處理分析，以判斷系統是否處于不平衡狀態，同事計算出達到平衡狀態各相所需轉換的電流值，然后將信號發送給內部IGT并驅動其動作，將不平衡電流從電流大的相轉移到電流小的相，最后達到三相平衡狀態。

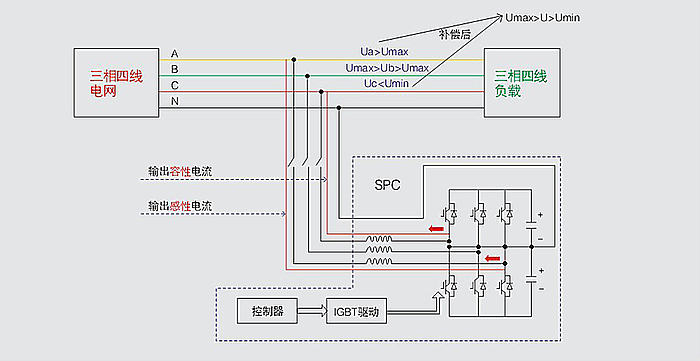

□電壓支撐原理
YD SPC對補償點電壓進行采樣，將電壓信息傳遞給內部DSP，以判斷補償點電壓是否超過設定值，當電壓超過調壓上限（Umax）時，SPC輸出感性電流，降低電壓；當電壓低于調壓下限（Umin）時，SPC輸出容性電流，提升電壓。最終使各相電壓穩定在正常范圍內。

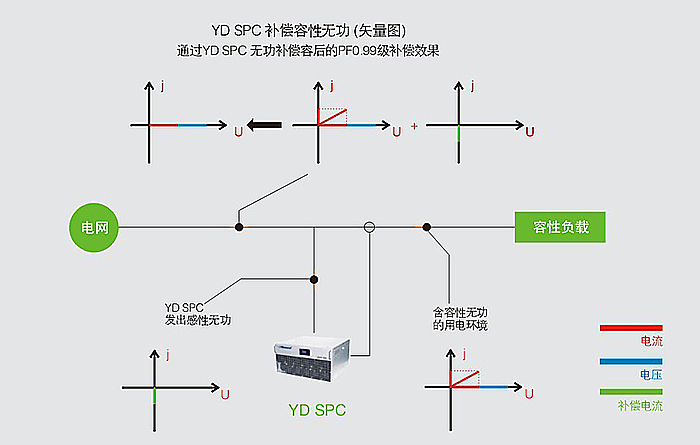

□無功補償原理
YD SPC開啟后通過外部電流互感器(CT)，實時檢測負載電流，并通過內部DSP計算開分析負載電流的無功含量，然后根據設置值來控制PWM信號發生器發出控制信號給內部IGBT使逆變器產生滿足要求的無功補償電流，最終實現動態無功補償?shù)哪康摹?br />
