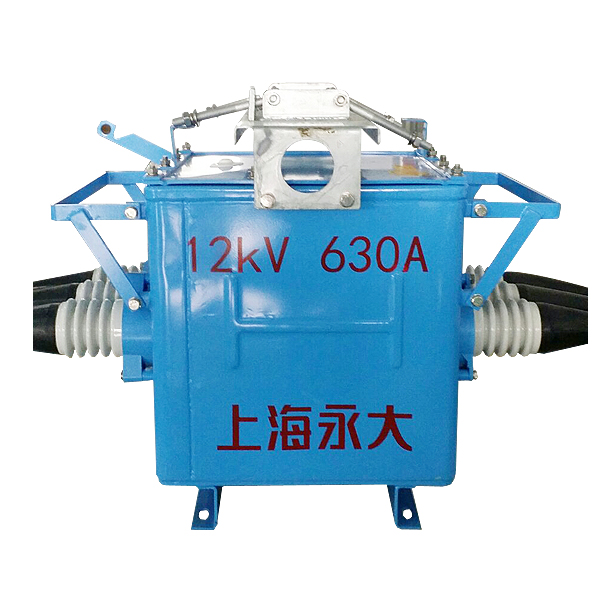

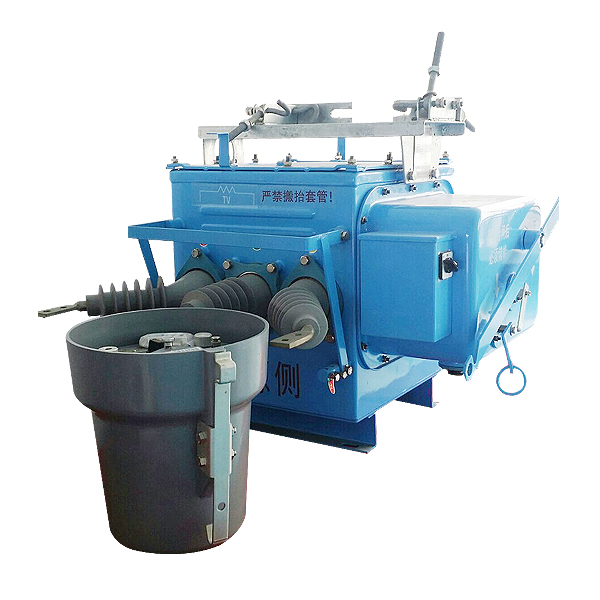

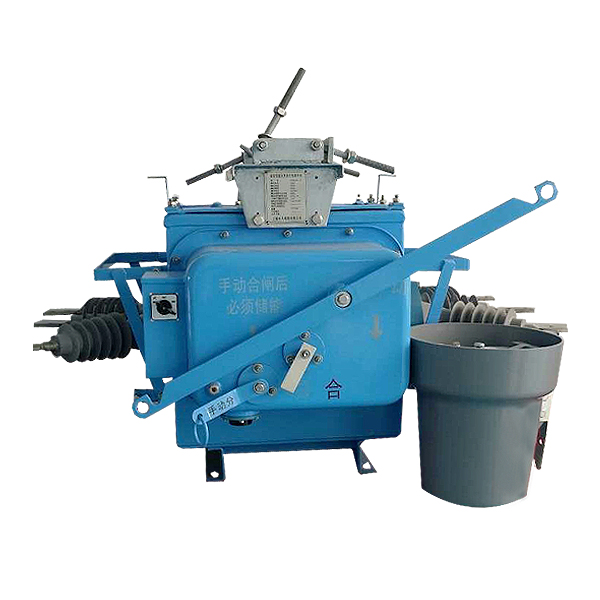

FZW28F-12型戶外分界真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。

開關額定參數

項目		單位	數據
額定電壓		kV	12
額定絕緣水平	1min工作耐壓（極間、對地/斷口）	kV	干	42/49
			濕	34
	雷電沖擊耐壓（極間、對地/斷口）	kV	75/85
額定頻率		Hz	50
額定電流		A	630
額定短時耐受電流及持續時間		kA/4s	4月16日
額定峰值耐受電流		kA	40
額定短路關合電流		kA	40
機械壽命		次	10000
凈重		kg	210

注：1、當產品使用場所的海拔高于1000m，絕緣耐壓應進行相應的修正。
2、當內置PT時，禁止極間耐壓。

控制器技術參數

序號	項目	規定值	備注
1	工作輸入電壓	AC220V
2	輸入工作電壓頻率	50Hz
3	輸入工作電壓允許波動范圍	220（1±20%）
4	整機功耗	＜10W
5	采樣相電流輸入值	60A~600A（一次值）	可整定
6	低電壓動作值	10V~140V（二次值）	不可整定
7	電量輸入值允許采樣誤差	±5%
8	過流保護動作延時時間值	0.1s~0.3s	不可設定
9	零序電流定值	0.2A~6A（一次值）	可設定
10	接地動作延時時間	0s~1200s	可設定

電流互感器
內置1只穿芯式零序CT，變比為20/1，0.2A～6A區段應保持線性關系，額定負載下的變比誤差應小于3%，一次側零序電流為400A時，二次輸出電流有效值不小于6A。為提高機械強度，將CT本體用環氧數脂澆鑄為一體。
內置2只（A、C相）單相CT供相電流保護使用，變比為600/1。

電壓互感器
變比為10000V/220V，容量50VA，局部放電下于10pC,控制裝置的操作電源及低電壓元件均為PT二次提供。

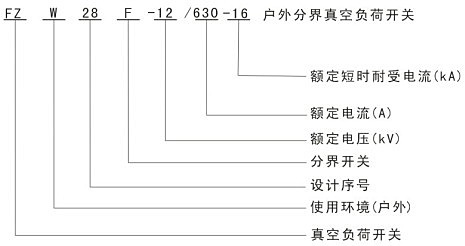

負荷開關型號命名及含義

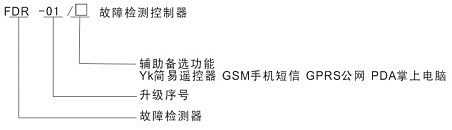

控制器型號命名及含義

● 周?chē)諝鉁囟壬舷薏怀^(guò)40℃，下限不超過-45℃；
● 風速不大于35m/s；
● 海拔不高于1000m,地震烈度不超過8度；
● 環境濕度：月平均相對濕度不大于90%；日平均相對濕度不大于95%；
● 覆冰厚度不超過10㎜；
● 安裝場所應為無易燃、易爆、化學腐蝕及經常性劇烈振動的場所；
● 中性安接地方式：中性點不接地、中性點經消弧線圈接地、中性點經小電阻接地。
