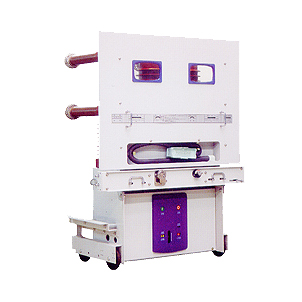

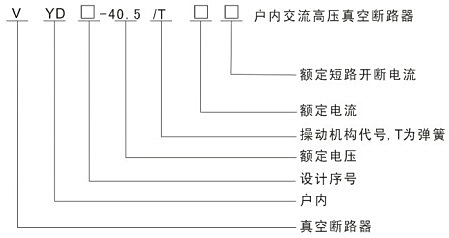

VYD-40.5（固封式）型戶內交流高壓真空斷路器（以下簡稱“斷路器”）適用于交流50Hz.35kV電力系統中，可供工礦企業、發電廠及變電站等作為保護和控制設備之用，并適用于頻繁操作的場合。
VYD-40.5（固封式）真空斷路器主要技術參數
|
序號
|
名稱
|
單位
|
數據
|
|
1
|
額定電壓
|
kV
|
40.5
|
|
2
|
額定絕緣水平
|
1min工作耐受電壓（有效值）
|
kV
|
95
|
|
雷電沖擊耐壓（峰值）
|
kV
|
185
|
|
3
|
額定頻率
|
Hz
|
50
|
|
4
|
額定電流
|
A
|
630 1250 1600 2000
|
|
5
|
額定短時耐受電流
|
kA
|
20 25 31.5
|
|
6
|
額定峰值耐受電流
|
Ka
|
50 63 80
|
|
7
|
額定短路開斷電流
|
kA
|
20 25 31.5
|
|
8
|
額定短路關合電流（峰值）
|
kA
|
50 63 80
|
|
9
|
額定操作順序
|
|
0-0.3s-C0-180s-C0
|
|
10
|
額定短路持續時間
|
s
|
4
|
|
11
|
開斷時間
|
ms
|
＜80
|
|
12
|
額定電容器組開斷電流
|
A
|
630
|
|
13
|
額定短路開斷電流開斷次數
|
次
|
20
|
|
14
|
機械壽命
|
次
|
10000
|
|
15
|
額定操作電壓
|
V
|
100/～110,220/～220
|
|
16
|
外形尺寸（長×高×寬）
|
mm
|
1246×1700×905
|
|
17
|
重量
|
kg
|
466
|
斷路器裝配調整后的機械特性技術參數
|
序號
|
名稱
|
單位
|
數據
|
|
1
|
觸頭開距
|
mm
|
20±2（固封式18±1）
|
|
2
|
接觸行行程（測量觸頭彈簧分合時相對位置）
|
mm
|
6±1(固封式3.5～4)
|
|
3
|
平均合閘速度
|
m/s
|
0.5～0.1
|
|
4
|
平均分閘速度（運動10mm）
|
m/s
|
1.4±2.0
|
|
5
|
合閘時間
|
ms
|
50～100
|
|
6
|
分閘時間
|
ms
|
35～60
|
|
7
|
觸頭合閘彈跳時間
|
ms
|
≤3
|
|
8
|
三相觸頭合閘不同期性
|
ms
|
≤2
|
|
9
|
三相觸頭分閘不同期性
|
ms
|
≤2
|
|
10
|
合閘彈簧儲能時間
|
s
|
≤2
|
|
11
|
各相導電回路電阻
|
μΩ
|
≤50
|
|
12
|
相間中心距
|
mm
|
300±2
|
周圍空氣溫度：不超過40℃；日平均溫度不超過35℃；最低周圍空氣溫度為-25℃。
空氣相對濕度：日平均值不大于95%，月平均值不大于90%；水蒸氣壓日平均值不大2.2kPa；月平均值不大于1.8 kPa；
海拔高度：不超過1000m；
周圍沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸汽或鹽霧的污染；
來自開關設備和控制設備外部的振動或地動是可以忽略的；
在二次系統中感應電磁干擾的幅值不超過1.6kV。
